Bronkhorst

IN-FLOW F-131MI

Industriële stijl hoge druk MassFlowmeter voor gassen

  • Hoge nauwkeurigheid, uitstekende herhaalbaarheid
  • Drukklasse 400 bar
  • Vrijwel druk- en temperatuuronafhankelijk
  • Compact ontwerp
  • Robuuste, weerbestendige behuizing (IP65, stof- en waterdicht)
Vraag offerte aan Downloads Datasheet
IN-FLOWF-131MI

Gas Massflowmeters voor lage flowbereiken

Bronkhorst® model F-131MI Massflowmeters (MFM’s) zijn geschikt voor het nauwkeurig meten van flowbereiken tussen de 0,3…15 mln/min en 0,4…20 ln/min bij een werkdruk tot 400 bar. De MFM bestaat uit een thermische massflowsensor en een microprocessorgebaseerde printplaat met signaal- en veldbusconversie en een PID-regelaar voor optionele massflowregeling door middel van een apart gemonteerd regelventiel. Het IN-FLOW model is van robuust ontwerp (IP65) voor gebruik in industriële omgevingen of zelfs in gevaarlijke gebieden van Zone 2, met optionele ATEX Cat. 3 of FM Klasse I, Div. 2 goedkeuring.

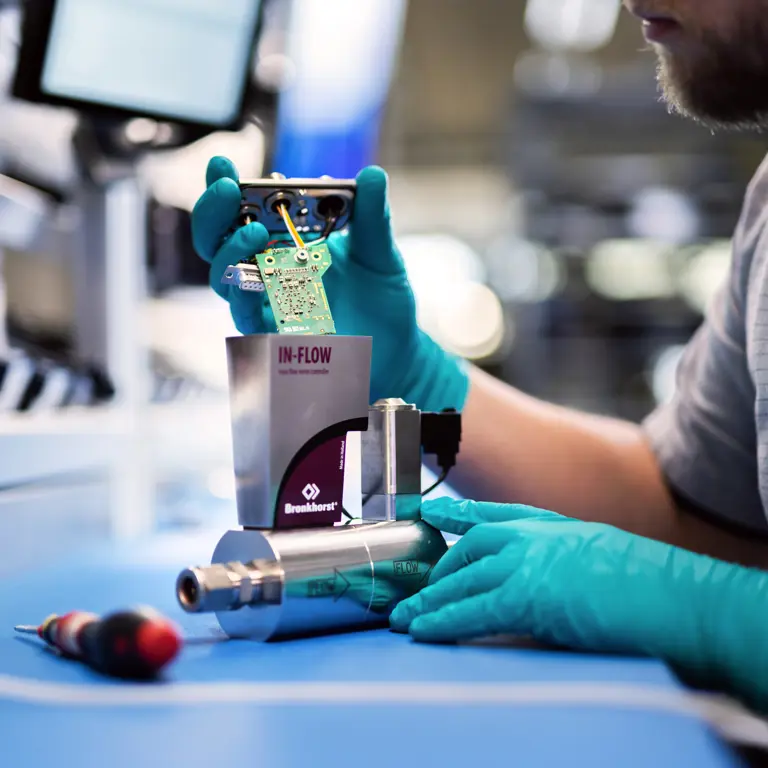

De IN-FLOW-serie is uitgerust met een digitale printplaat, die een hoge nauwkeurigheid, uitstekende temperatuurstabiliteit en snelle respons biedt. De belangrijkste digitale printplaat bevat alle algemene functies die nodig zijn voor meting en controle. Naast de standaard RS232 uitgang, bieden de instrumenten ook analoge I/O. Als optie kan een on-board interface worden gemonteerd voor CANopen®, DeviceNet™, EtherCAT®, PROFIBUS DP, PROFINET, Modbus RTU, ASCII of TCP/IP, EtherNet/IP, POWERLINK of FLOW-BUS protocollen.


Technische specificaties

Meet- / regelsysteem
Flowbereik (tussenliggende bereiken beschikbaar)min. 0,3…15 mln/min
max. 0,4…20 ln/min
(based on N2)
Nauwkeurigheid (incl. lineariteit) (gebaseerd op actuele kalibratie)±0,5% Rd plus ±0,1% FS
Herhaalbaarheid< 0,2 % RD
Turndown ratio1:50
Multi-fluid mogelijkheidOpslag van max. 8 kalibratiecurves
Responstijd (sensor)typical: 0,5 sec.
Bedrijfstemperatuur-10 … +70 °C
for ATEX cat. 3 and FM Class 1 Div 2 : 0…50°C
Temperatuurgevoeligheidzero: < 0,05% FS/°C; span: < 0,05% Rd/°C
Drukgevoeligheid0,1% Rd/bar typical N2; 0,01% Rd/bar typical H2
Lekdichtheid, naar buitengetest < 2 x 10-9 mbar l/s He
Standgevoeligheidmax. error at 90° off horizontal 0,2% FS at 1 bar, typical N2
Opwarmtijd30 min. for optimum accuracy
2 min for accuracy ± 2% FS
Mechanische delen
Materiaal (onderdelen die in contact komen met het medium)stainless steel 316L or comparable
Drukclassificatie400 bar abs
Procesaansluitingencompression type or face seal couplings
Afdichtingenstandaard: FKM/Viton®;
optioneel: EPDM, FFKM/Kalrez®
Beschermingsgraad (behuizing)IP65
Elektrische eigenschappen
Stroomvoorziening+15 … 24 Vdc
Max. stroomverbruik meter
Voeding
15 V
24 V
bij spanning I/O
95 mA
65 mA
bij stroom I/O
125 mA
85 mA
extra voor veldbus
<75 mA
<50 mA
Max. stroomverbruik regelaar
Voeding
15 V
24 V
bij spanning I/O
290 mA
200 mA
bij stroom I/O
320 mA
215 mA
extra voor veldbus
<75 mA
<50 mA
Analoog signaal0…5 (10) Vdc or 0 (4)…20 mA (sourcing output)
Digitale communicatiestandard: RS232;
options: CANopen®, DeviceNet™, EtherCAT®, PROFIBUS DP, PROFINET, Modbus RTU, ASCII of TCP/IP, EtherNet/IP, POWERLINK of FLOW-BUS
Elektrische aansluiting
Analoog/RS2328 DIN (male);
PROFIBUS DPbus: 5-pin M12 (female);
power: 8 DIN (male);
CANopen® / DeviceNet™5-pin M12 (male);
FLOW-BUS/Modbus-RTU/ASCII5-pin M12 (male)
PROFINETbus: 2 x 5-pin M12 (female) (in/out);
power: 8 DIN (male);
IEC 61010-1IEC-61010-1:2010 including national deviations for UL (61010-1:2012) and CSA (C22.2 No. 61010-1-12)
Control valve options
Externe actuatoropties die op de controller moeten worden aangesloten
Certificering voor explosiegevaarlijke zones
Goedkeuringen / certificaten

Technische specificaties kunnen zonder kennisgeving worden gewijzigd.

Voor technische maattekeningen en aansluitschema's bezoekt u de productpagina op onze website
